產品概述
螺旋溜槽是常用的重力選礦設備，適用于分選粒度0.6-0.05mm(特殊情況下可以分選<2mm)細料的鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鎢礦、錫礦、鉭鈮礦、砂金礦、鋯英石、金紅石、獨居石、磷乙礦以及具有比重差異的其它有色金屬、稀有金屬和非金屬礦物。
隨著選礦技術的發展，溜槽在整條礦物分選流程中主要起：富集重礦物、一次性拋去大部分尾礦，減少后續精選作業時其他設備的使用量，減少設備投資、減少選廠占地面積、提高發選能力等。
螺旋溜槽具有選礦穩定，處理量大，效率高，對給礦量和濃度、粒度、品位的波動適應性強，安裝簡單，占地面積少，防潮、防銹、耐腐蝕，不需動力，無動力部件，無噪音等優點，特別適于海濱、河畔、砂灘、溪道的砂礦開采。

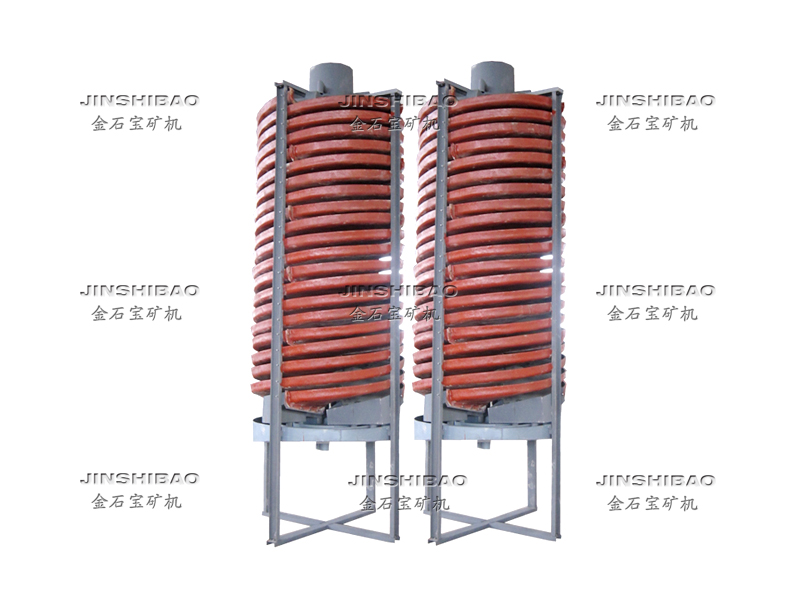

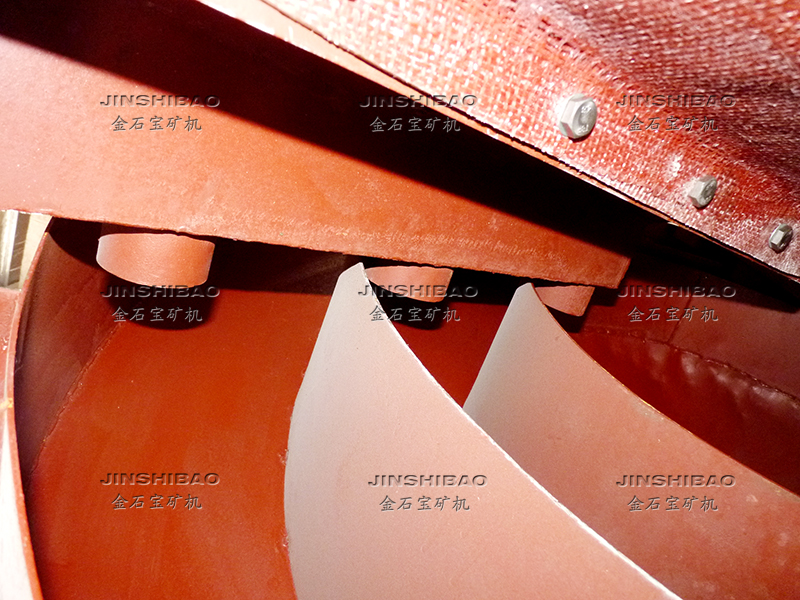

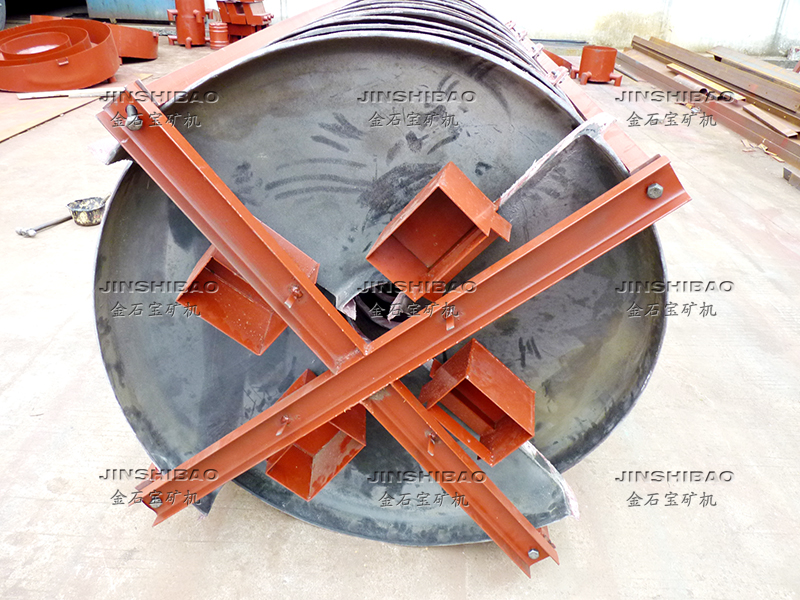

產品結構
技術參數
型號 | 5LL-2000 | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
外徑 (毫米) | 2000 | 1500 | 1200 | 900 | 600 | 400 | |
螺距 (毫米) | 1200 | 720,540 | 720,540 | 675,540 | 450,360 | 240,180 | |
橫向傾角 (度) | 9° | 9° | 9° | 9° | 9° | 9° | |
每臺安裝螺旋頭數 | 3 | 4 | 4 | 4 | 3 | 2 | |
每頭節數 | 4 | 5 | 5 | 5 | 5 | 5 | |
給礦粒度 (毫米) | 4-0.04 | 0.8-0.037 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
給礦濃度 （%） | 20-45 | 25-50 | 25-55 | 25-55 | 25-55 | 25-55 | |
生產能力 （噸/時） | 15-40 | 6-8 | 4-6 | 2-3 | 0.8-1.2 | 0.1-0.2 | |
外 形 尺 寸 | 長 （毫米） | 2200 | 1560 | 1360 | 1060 | 700 | 460 |
寬 （毫米） | 2200 | 1560 | 1360 | 1060 | 700 | 460 | |
高 （毫米） | 5800 | 5230 | 5230 | 4000 | 2600 | 1500 | |
重量 （公斤） | 1400 | 800 | 600 | 400 | 150 | 50 | |
