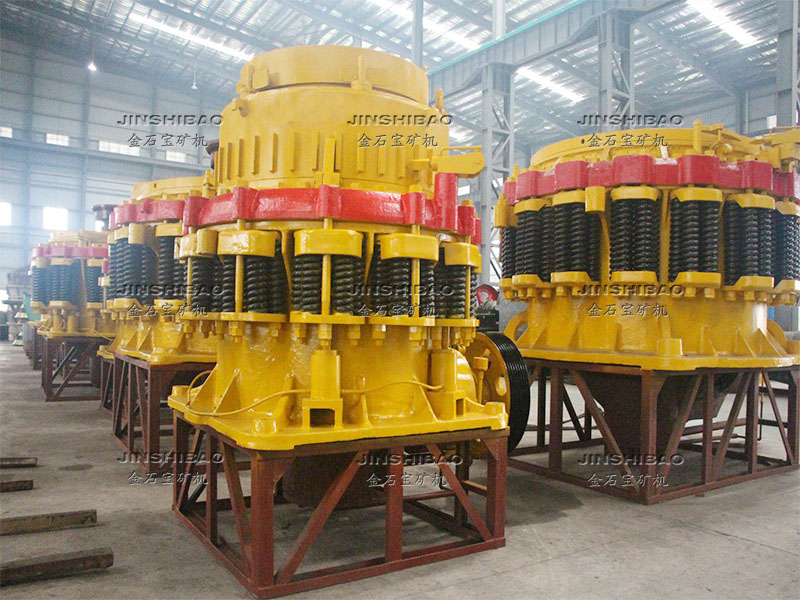

一、 概述
圓錐破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，根據破碎原理的不同和產品顆粒大小不同，又分為很多型號。破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。
二、 結構

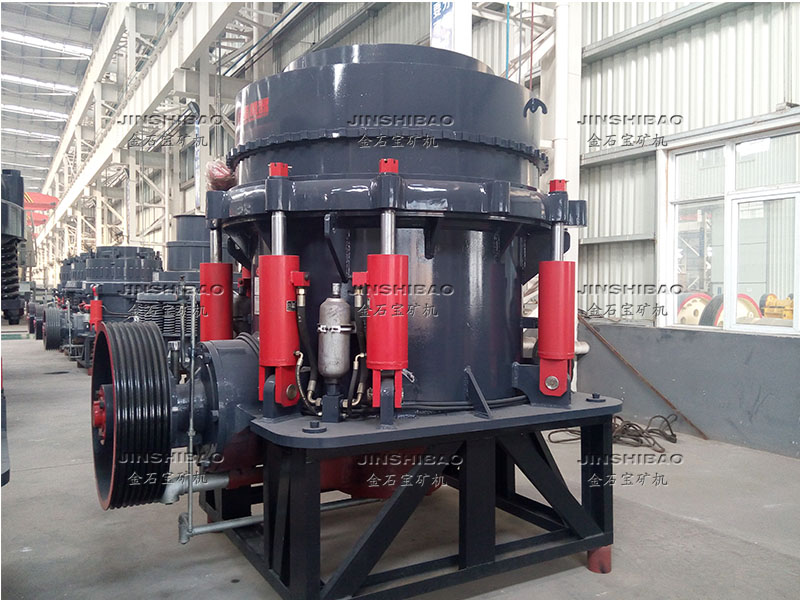

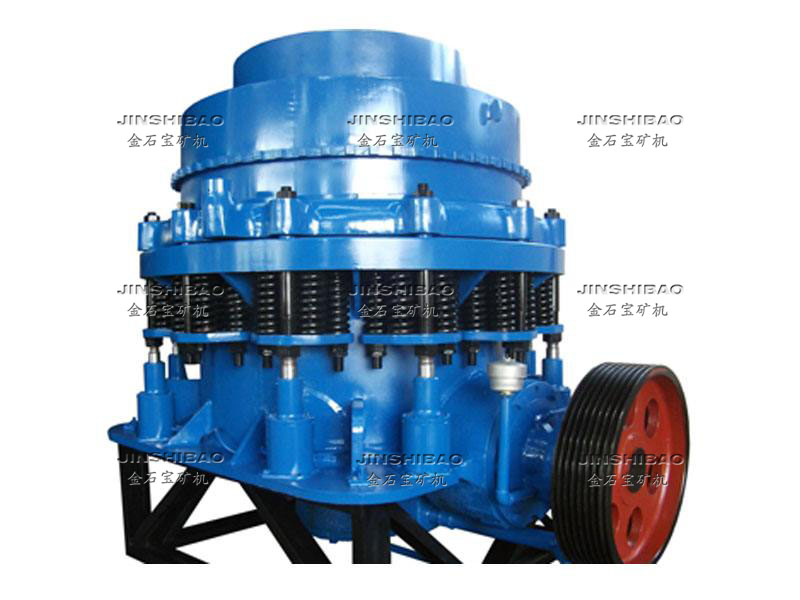

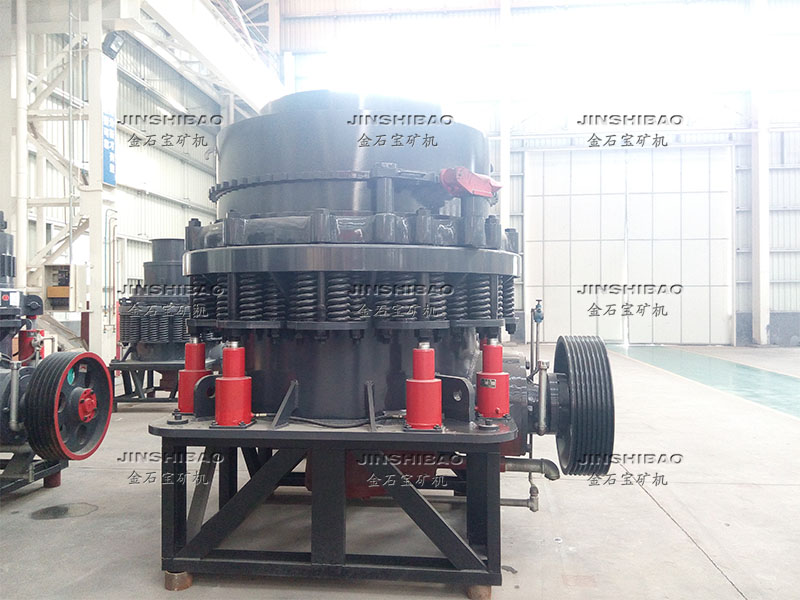

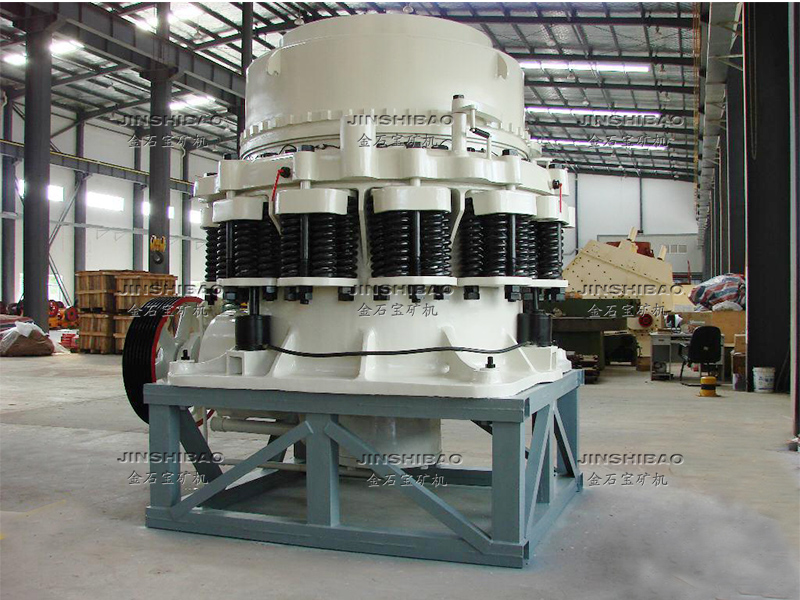

圓錐破碎機結構簡介:圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。
三、工作原理
圓錐破碎機的電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。
四、技術參數
型號 | 破碎錐直徑 | *大給料尺寸 | 排料口寬度 | 處理能力 | 電動機功率 | 主軸擺動次數 | 重量Weight（t） | 外形尺寸(長×寬×高) | |
Type | |||||||||
PYB | 600 | 600 | 65 | 12-25 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
PYD | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | ||||
PYB | 900 | 900 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
PYZ | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | ||||
PYD | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | ||||
PYB | 1200 | 1200 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
PYZ | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | ||||
PYD | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | ||||
PYB | 1750 | 1750 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
PYZ | 185 | 10-30 | 115-320 | 50.3 | 3910×2894×3809 | ||||
PYD | 85 | 5-13 | 75-230 | 50.2 | 3910×2894×3809 | ||||
PYB | 2200 | 2200 | 300 | 30-60 | 59-1000 | 280-260 | 220 | 80 | 4622×3302×4470 |
PYZ | 230 | 10-30 | 200-580 | 80 | 4622×3302×4470 | ||||
PYD | 100 | 5-15 | 120-340 | 81.4 | 4622×3302×4470 | ||||
