產品簡介
跳汰機是現代重選設備之一。由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或精選被廣泛用于選別金、鎢、錫、鐵、錳、鈦等礦物。

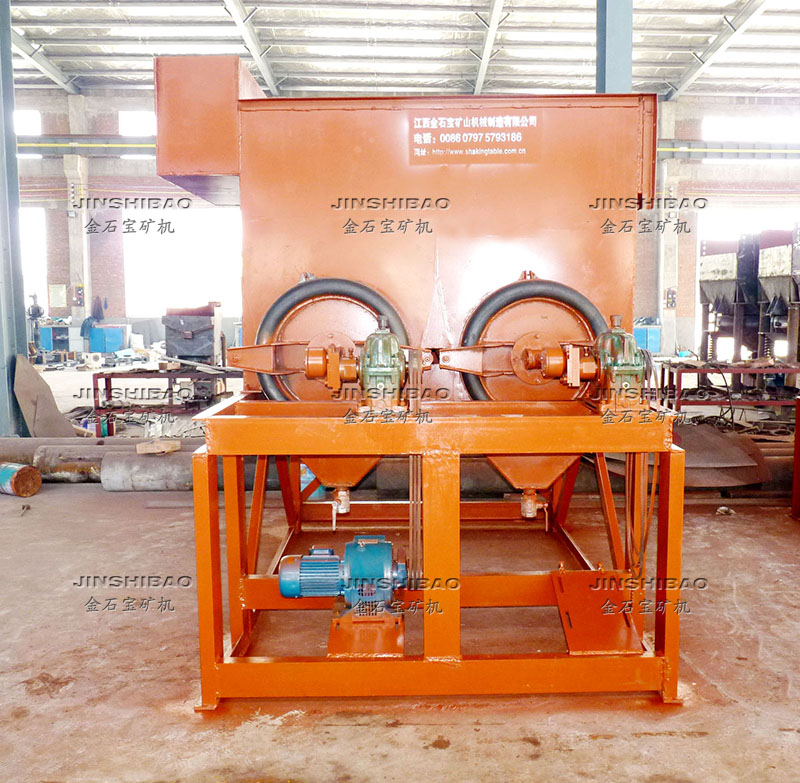

2LTC6109-8T梯形跳汰機的隔膜垂直地安裝在跳汰室篩板下面的側壁上，按隔膜運動方向區分，與礦流運動方向垂直稱為橫向側動隔膜跳汰機。由于隔膜設置在槽體的外壁，又稱為側動外隔膜跳汰機，安跳汰室水平面形狀也稱梯形跳汰機。
產品結構

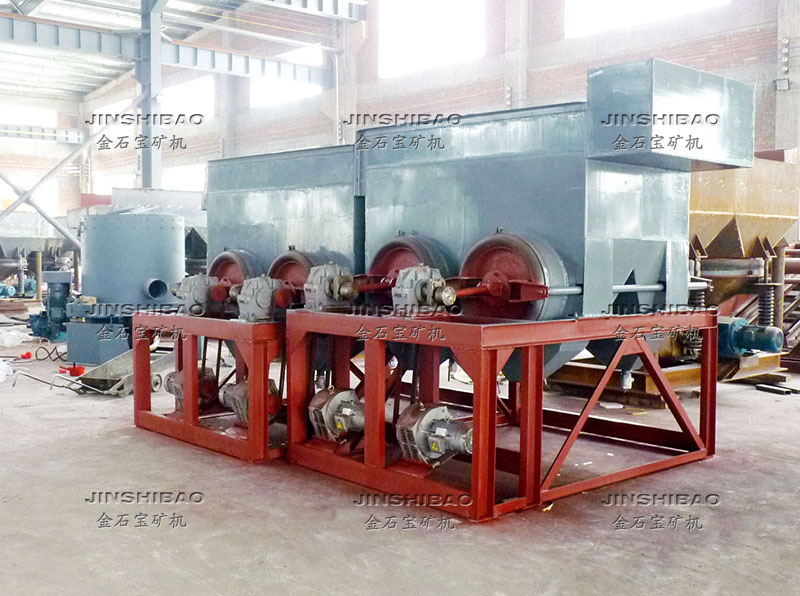

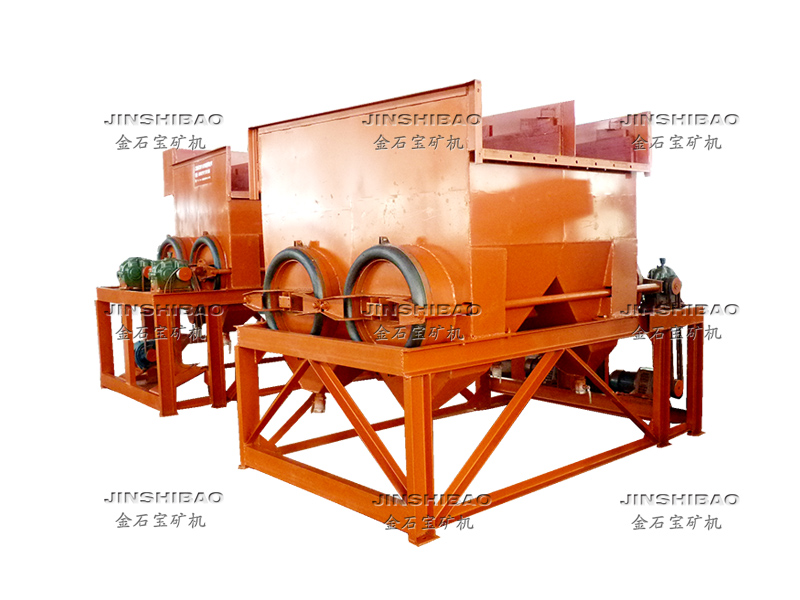

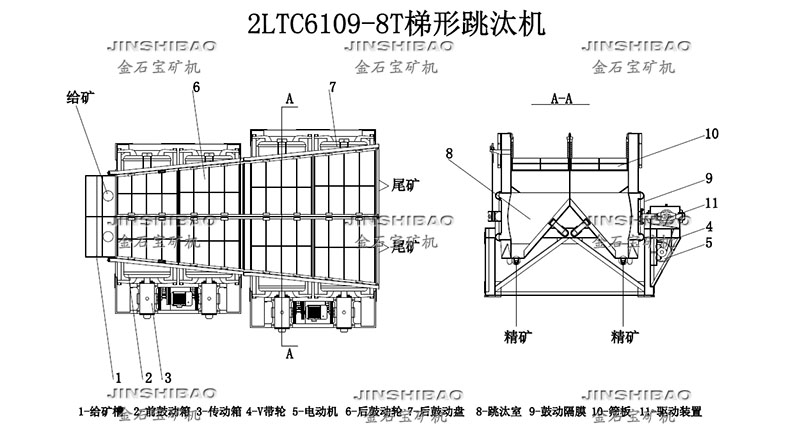

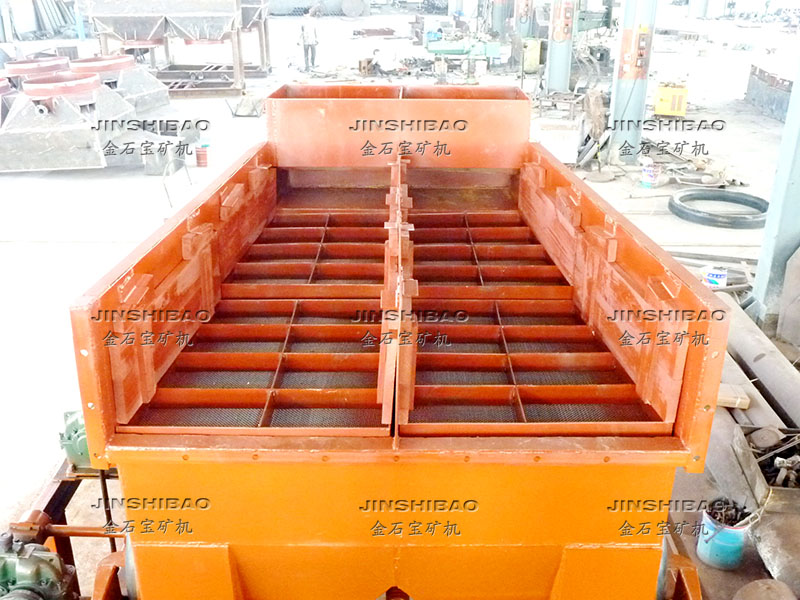

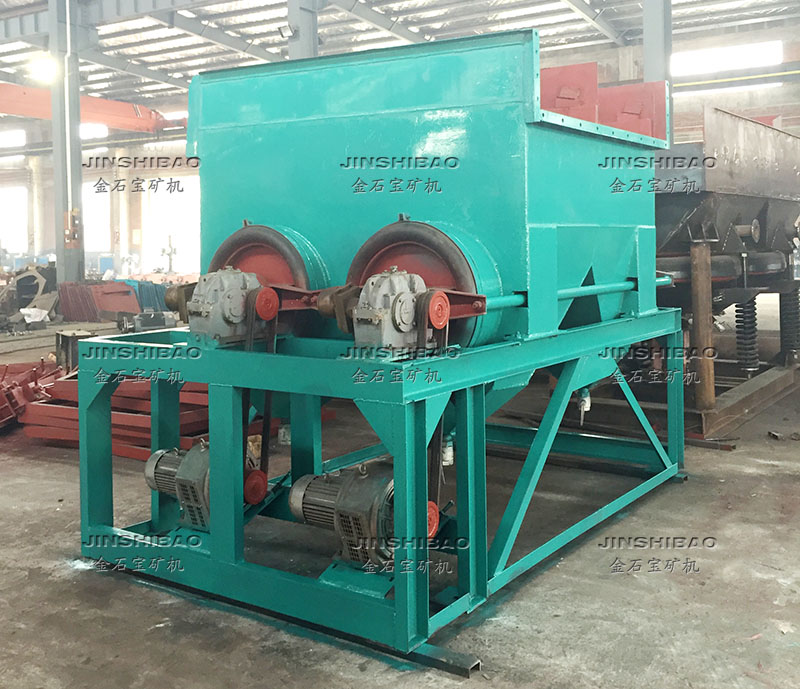

2LTC6109-8T梯形跳汰機，該機橫截面為梯形，沿著礦流方向由窄變寬，礦漿流速逐漸減緩，特別有利于細粒重礦物回收。整機由8個跳汰室組成，分成兩列，每列4室，各室沖程沖次可單獨調節，組成不同 的跳汰制度。該跳汰機的的兩列1-4室與5-8室中間隔斷，用螺栓連接起來形成一個整體。結構為可拆卸形式。以便于運輸和搬運。其結構 簡單，維修方便，運轉穩定，已在金、鎢、錫、鐵、錳、鈦等重選廠廣泛應用。
技術參數
| 型號 | 2LTC6109-8T |
| 結構形式 | 雙列側動梯形外隔式 |
| 跳汰室數 | 8室 |
| 跳汰面積 | 總面積 5.76㎡ (一室 0.585㎡; 二室 0.675㎡; |
| 三室 0.765 ㎡; 四室 0.855 ㎡) | |
| 隔膜沖程 | 10-50mm (可調) |
| 沖次 | 0-310 次/分 (無極調速) |
| *大給料粒度 | 5mm |
| 處理量 | 10-20t/h |
| 用水量 | 50-100t/h |

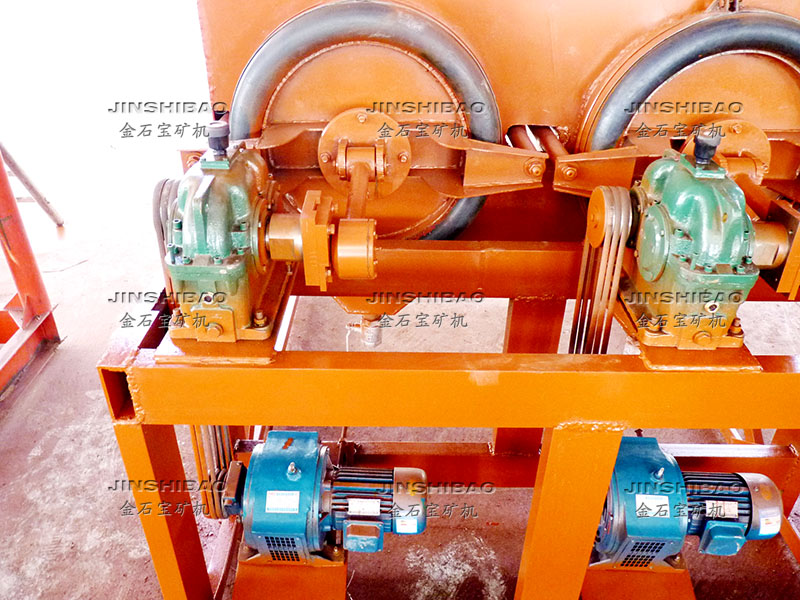

| 電機功率 | 2.2kw*4 (調速電機) |
| 設備總重 | 4650kg |
| 外形尺寸 | 4400*3060*2700mm |
